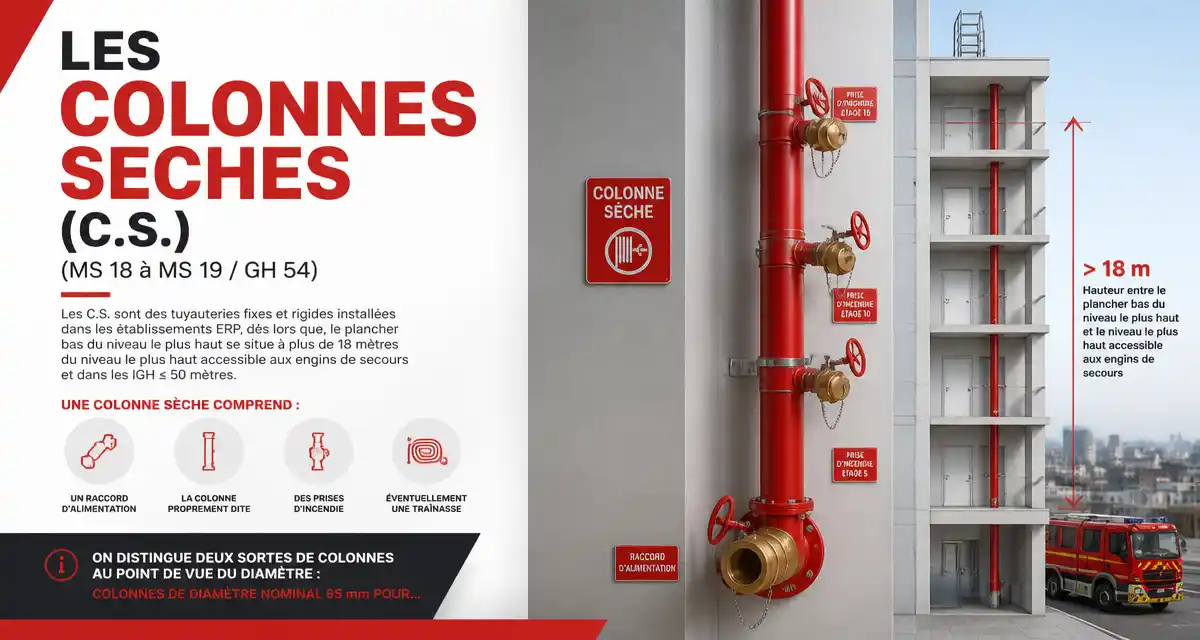

LES COLONNES SECHES ( C.S. ) (MS 18 à MS 19 / GH 54)



DEFINITION

Les C.S. sont des tuyauteries fixes et rigides installées dans les établissements ERP, dès
lors que, le plancher bas du niveau le plus haut se situe à plus de 18 mètres du niveau le plus haut
accessible aux engins de secours et dans les IGH ≤ 50 mètres.

DESCRIPTION

Une colonne sèche comprend :

Un raccord d’alimentation.
La Colonne proprement dite.
Des prises d’incendie.
Éventuellement une traînasse

CLASSIFICATION

On distingue deux sortes de colonnes au point de vue du diamètre :
Colonnes de diamètre nominal 65 mm pour les cas généraux.
Colonnes de diamètre nominal de 100 mm pour les risques importants.
Et deux sortes au point de vue de l’installation :
Colonnes sèches dites “montante” pour les niveaux au dessus du niveau
d’accès des Sapeurs pompiers.
Colonnes sèches dites “descendante” pour les niveaux au dessous du niveau
d’accès des Sapeurs pompiers.

EMPLACEMENT ET ACCÈS

colone-seche-ssiap-formation-video

Le raccord d’alimentation

Muni d’un bouchon.
Facile d’accès et visible aux pompiers.
Hauteur entre 0,80 et 1,50 mètre du sol.
Inclinaison vers le sol 45°.
Raccord d’une C.S. = moins de 60 m d’une BI PI .









La traînasse

Conduite horizontale ( de même diamètre que la C.S. ) reliant la C.S. au raccord
d’alimentation quand celle-ci est trop éloignée ( > 60 mètres).
Elle n’emprunte que des locaux accessibles et ne traverse pas de locaux techniques dangereux ni
de gaines.

La colonne proprement dite

Obligatoirement dans une zone protégée ( escaliers en ERP, SAS des escaliers en IGH ).

Les prises d’incendie

Elles doivent être installées dans les cages d’escalier en ERP, dans les SAS des escaliers en
IGH ou leur dispositif d’accès est à une hauteur comprise entre 0,80 et 1,50 m avec une inclinaison de 45° vers le sol.



Types de prises d’incendie sur colonne de 65 mm

1 prise simple de diamètre nominal 40 mm avec bouchon et chaînette.
ou 1 prise double de diamètre nominal 40 mm avec bouchon et chaînette.
ou 2 prises simple de diamètre nominal de 40 mm bouchon et chaînette.
ou 1 prise simple de diamètre nominal de 65 mm avec bouchon et chaînette.
ou 1 prise simple de diamètre nominal de 40 mm et une de 65mmavec bouchon
et chaînette.

Types de prises d’incendie sur colonne de 100 mm

2 prises de diamètre nominal de 40 mm avec bouchon et chaînette.
et 1 prise de diamètre nominal de 65 mm avec bouchon et chaînette.

Les robinets des prises d’incendies sont munis de carrés de manoeuvre de 12 mm en position fermés.
Sous coffrage, la porte s’ouvre avec un carré de 6 mm.

Signalisation ( rouge sur fond blanc )

Raccord d’alimentation = ” colonne sèche “.

Sous-coffrage : “prise d’incendie”.
