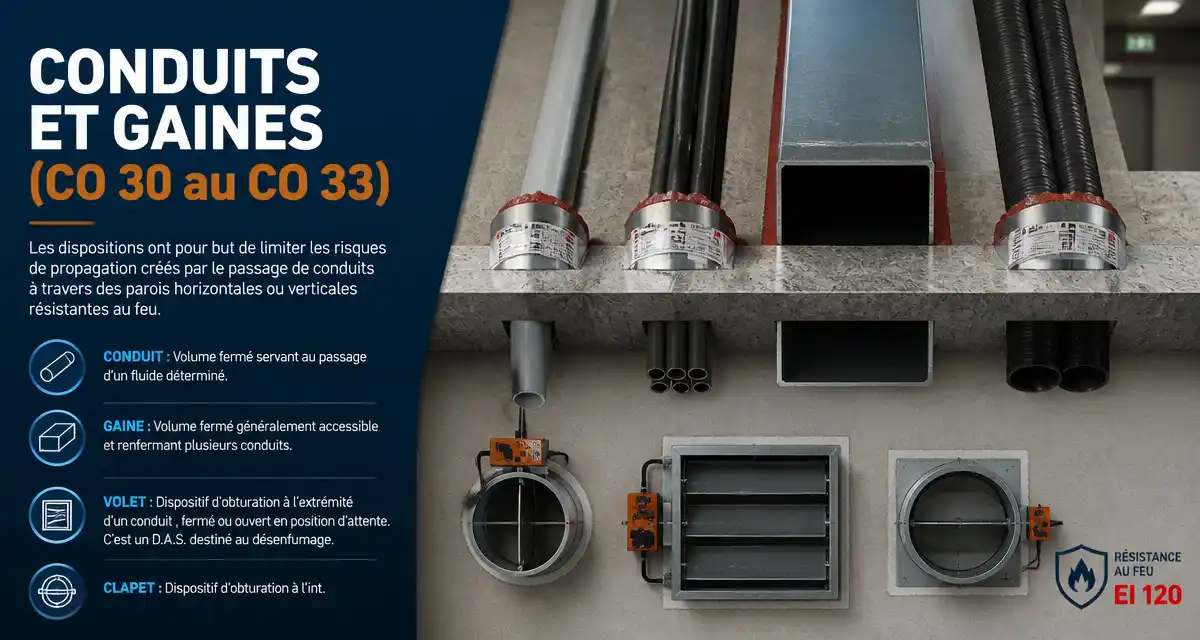

CONDUITS ET GAINES (CO 30 au CO 33)

OBJET
Les dispositions ont pour but de limiter les risques de propagation créés par le passage de conduits
à travers des parois horizontales ou verticales résistantes au feu.

DEFINITION

Conduit : Volume fermé servant au passage
d’un fluide déterminé.


Gaine: Volume fermé généralement accessible
et renfermant plusieurs conduits.


Volet: Dispositif d’obturation à l’extrémité
d’un conduit , fermé ou ouvert en position d’attente.
C’est un D.A.S. destiné au désenfumage.


Clapet: Dispositif d’obturation à l’intérieur d’un
conduit en position d’attente ouvert.
C’est un D.A.S. destiné au compartimentage.


Trappe: Dispositif d’accès, fermé en position d’attente.


Trappe ferme porte:
Trappe équipée d’un dispositif destiné à la ramener dans sa position
de fermeture dès qu’elle en a été éloigné pour le service.
Trappe à fermeture automatique
Trappe équipée d’un dispositif qui peut la maintenir en position
d’ouverture et la libérée au moment d’un sinistre.
Les conduits doivent être réalisés en matériaux M4 et les coffrages en M3.


GAINES ET CONDUITS IGH (GH 17 au GH 19)

GAINES VERTICALES NON RECOUPEES (GH 18)

-Ce sont les cages d’escaliers, les trémies d’ascenseurs, les gaines techniques verticales
dont le recoupement est impossible.
-Parois M0 et CF 2 heures ou (R)EI 120.
-Trappes et portes de visites CF 2 heures ou EI 120.
-Gaines désenfumées automatiquement.
-Système d’extinction automatique à eau tous les 5 niveaux.

VIDE ORDURE (GH 18 § 3)

                    Trappes des vidoirs : PF 1 heure ou E 60.
                    Les colonnes doivent être largement ventilées :
                                                  Soit naturellement
                                                  Soit mécaniquement avec possibilité de mettre à l’air libre manuellement en
en cas défaillance du ventilateur.
                    Chaque colonne doit avoir en partie haute un système d’extinction à eau soit :
                    Automatique
                    soit à commande manuelle du P.C.S., mais avec D.A.I.
Local réceptacle de vide-ordures protégé par une extinction automatique à eau.



GAINES VERTICALES RECOUPEES (GH 19)

Ce sont les gaines contenant les conduits (air, eau, ventilation, électricité, etc……).
Parois des cages et gaines CF 2 heures ou (R)EI 120.
Cages et gaines en matériaux M0.
Tous les conduits verticaux doivent être dans des gaines.
Gaines et conduits ne peuvent pas s’ouvrir dans les SAS et les escaliers.
Surfaces des trappes et portes de visite CF 1/2 heure ou EI 30, limité à :
                          0,80 m2 pour les gaines contenant des conduits aérauliques de ventilation.
                          1,40 m2 pour celles contenant des canalisations et tableaux électriques, des
conduits d’évacuation et alimentation en eau.
                          Au delà de ces surfaces, trappes et portes CF 1 heures ou EI 120.
                          Aucun vide entre les conduits au niveau des recoupements.



GAINES ET CONDUITES HORIZONTALES (GH 20)

Gaines coupe feu égal au degré coupe feu de la parois traversée et M0.
Trappes de visite CF ou EI de la moitié de la gaine.



PLAFONDS ET FAUX PLAFONDS (GH 21)

Éléments constitutifs et matériaux de revêtements M1 minimum.
Faux plafonds SF 1/4 heure ou R 15 dans les dégagements communs.
Recoupement tous les 25 mètres M0 CF 1/2 heure ou EI 30et aucun matériau M3 ou M4.
S’il excède 0,20 mètre de hauteur = trappe de visite.


GAINES IGH
